Description

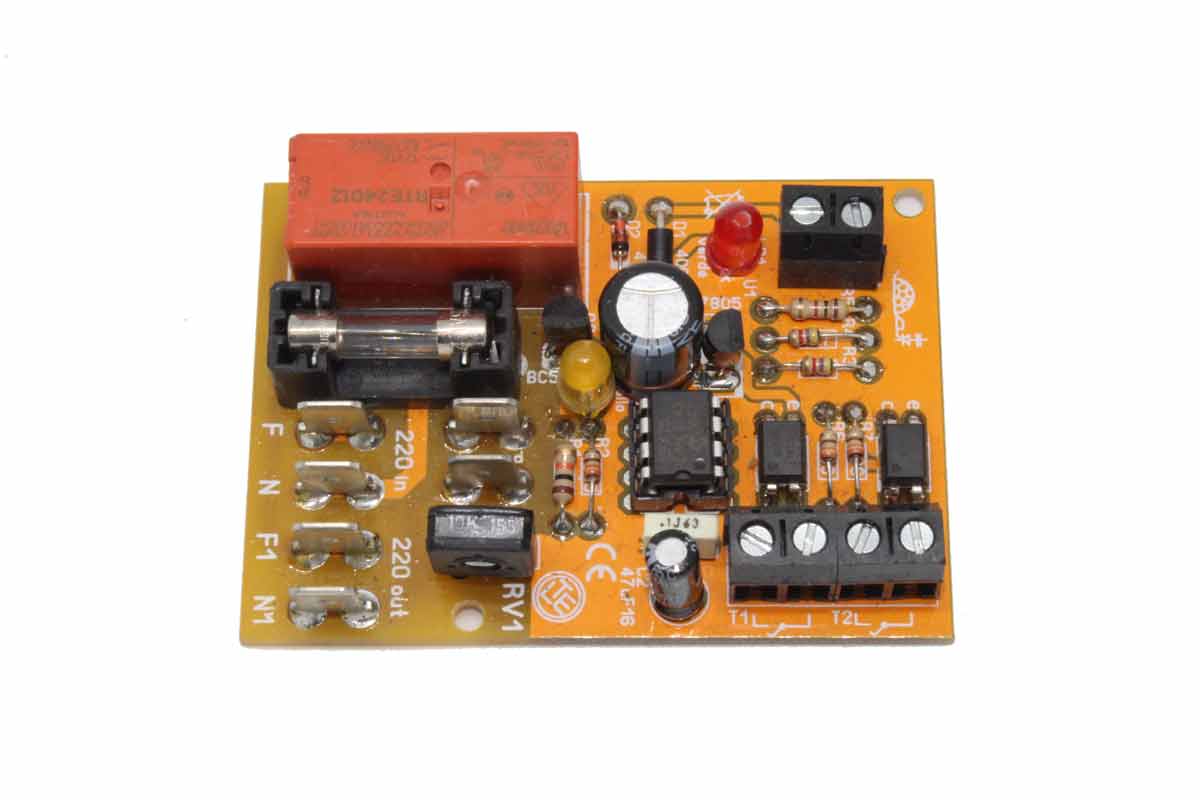

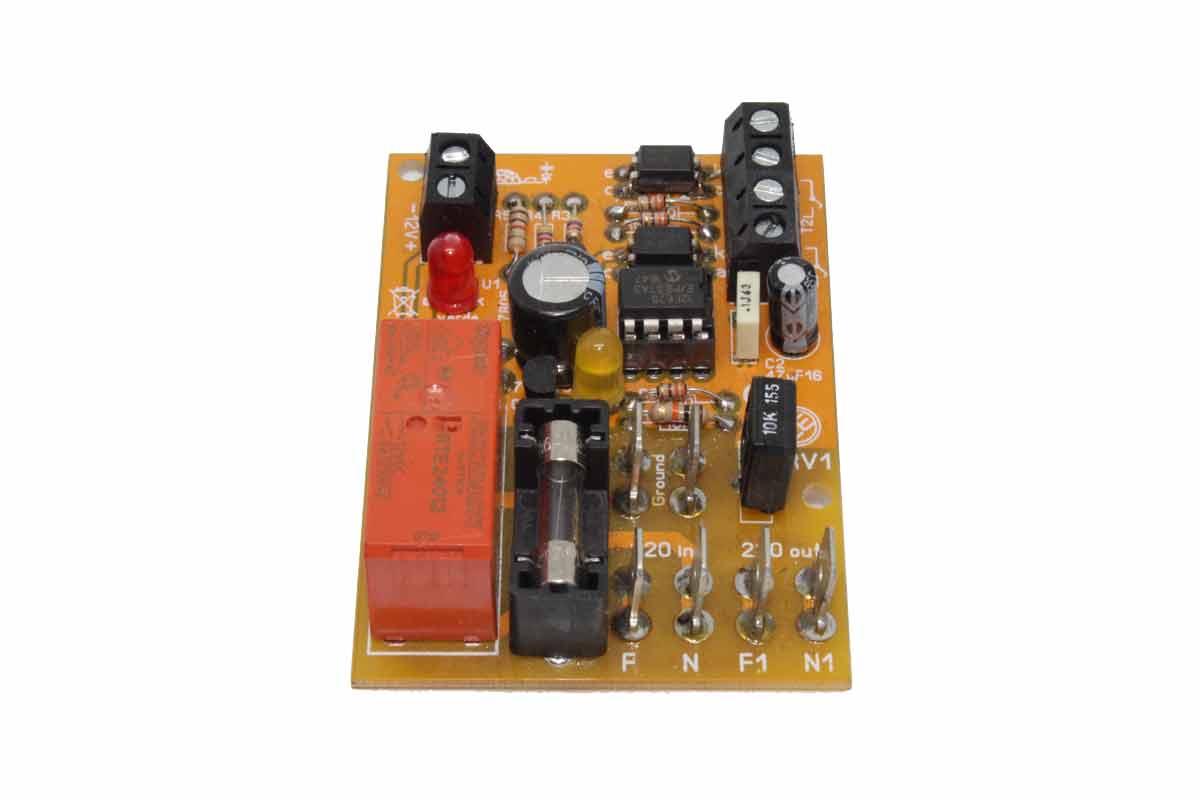

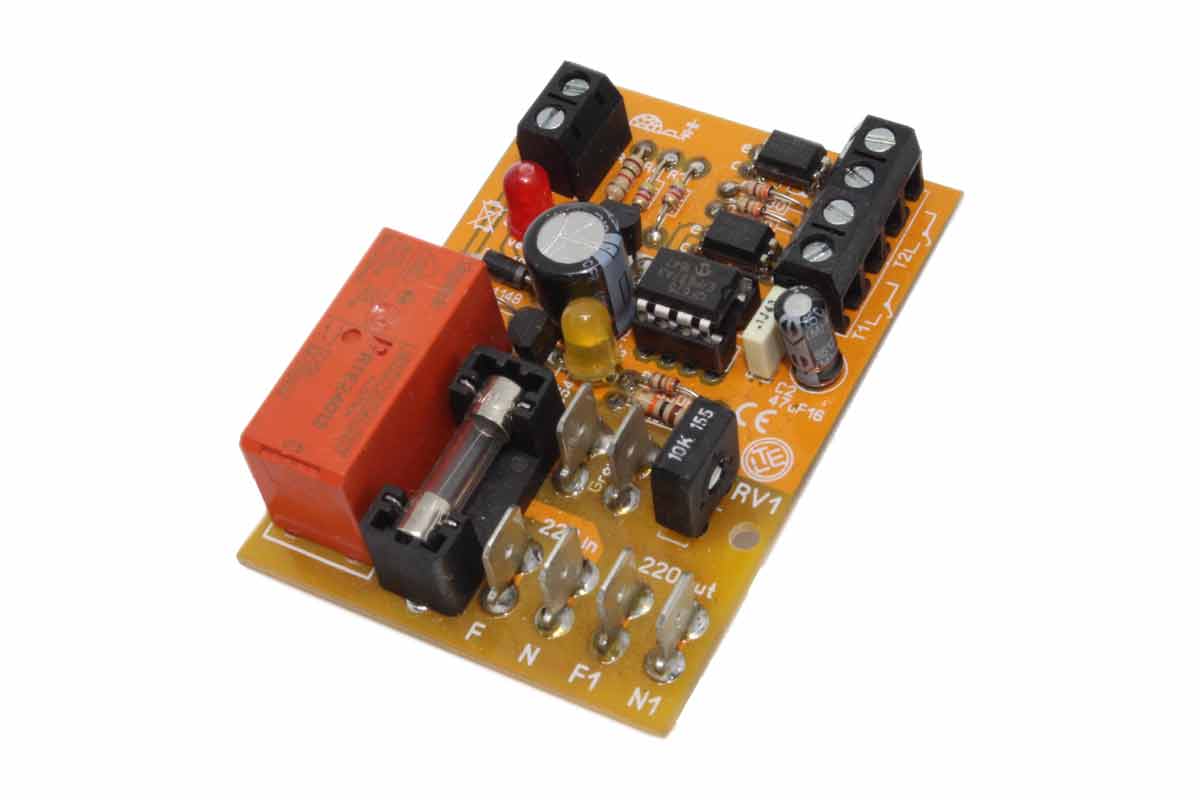

TIMER è una scheda che integra un temporizzatore a micro-controllore atto a temporizzare carichi a 220V~ fino a correnti di 16A. La comoda morsettiera in formato FASTON, permette l’interconnessione sicura con le apparecchiature elettroniche esterne, assicurando una perfetta aderenza dei contatti, assicurando un alto grado di sicurezza e protezione elettrica. La scheda ha due ingressi optoisolati P1-P2, che permettono di attivare e disattivare il rele. P1 attiva il relè con un tempo regolabile mediante trimmer da un minimo di 1 secondo ad un massimo di 30 minuti. La scheda TIMER può essere alimentata con alimentatore 12 V – 500 mA anche non stabilizzato. L’uscita è dotata di un porta fusibile nel quale potrà essere inserito un fusibile con valore propriamente dimensionato in base al carico.

Mediante il pulsante P1 (START)si attiva il relè della scheda che può essere disattivato mendiante la pressione del tasto P2 (STOP). Il tempo di attivazione T1 viene controllato dalla regolazione del trimmer RV1 che permette di ottenere tempi che vanno da 1 secondo fino a 30 minuti. La scheda dal lato potenza è dotata di connessioni FASTON per agevolare le interconnessioni e garantire un presa elettrica duratura ed efficace.
Led di indicazione
● led giallo: stato di funzionamento del rele
● Led rosso: indicazione di alimentazione
Porta fusibile
Il porta fusibile accoglie un fusibile formato 5×20 che andrà dimensionato in base all’entità del carico da sottoporre al funzionamento di TIMER, in ogni caso non davrà eccedere da un amperaggio superiore di 16A.
