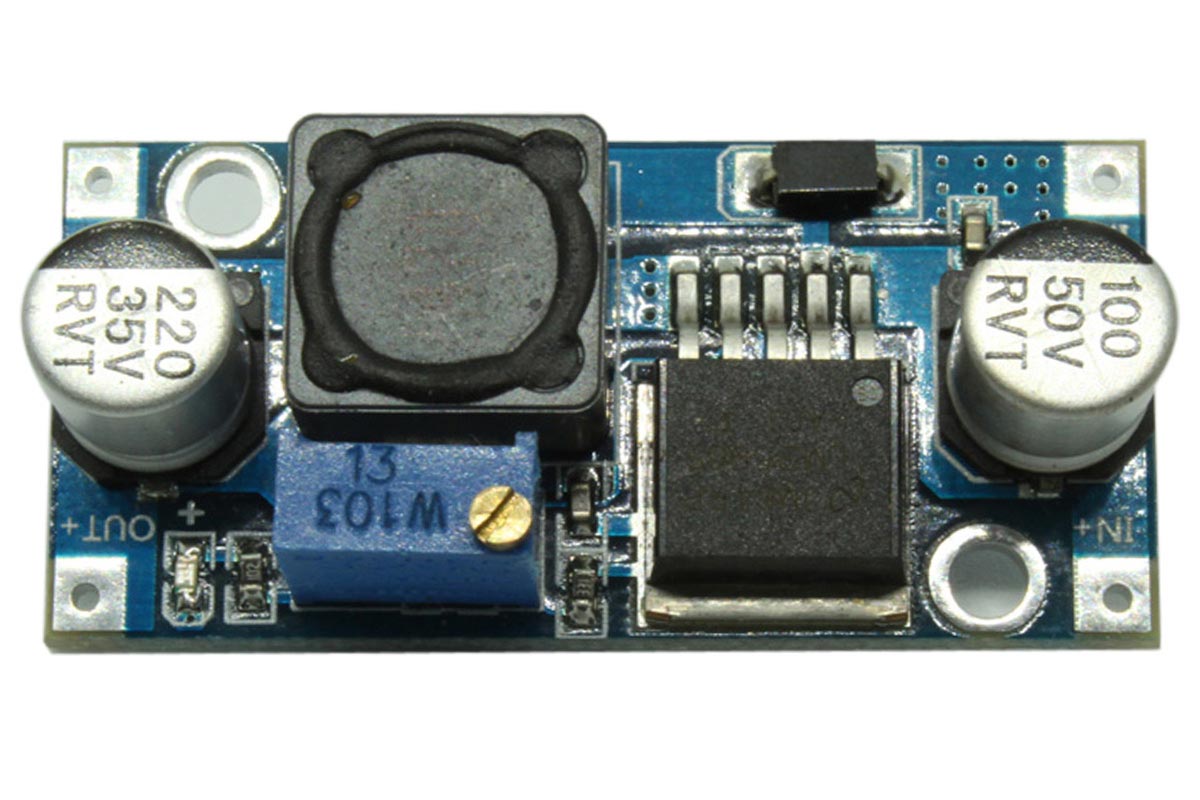

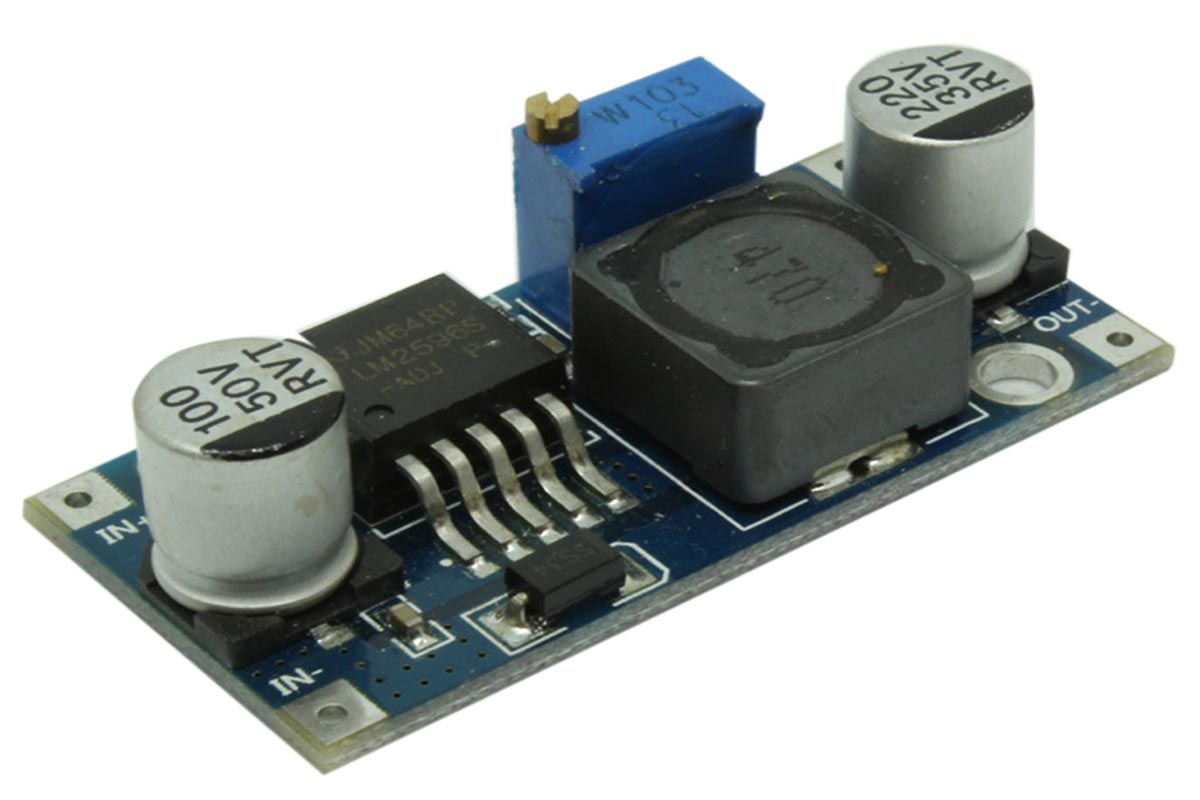

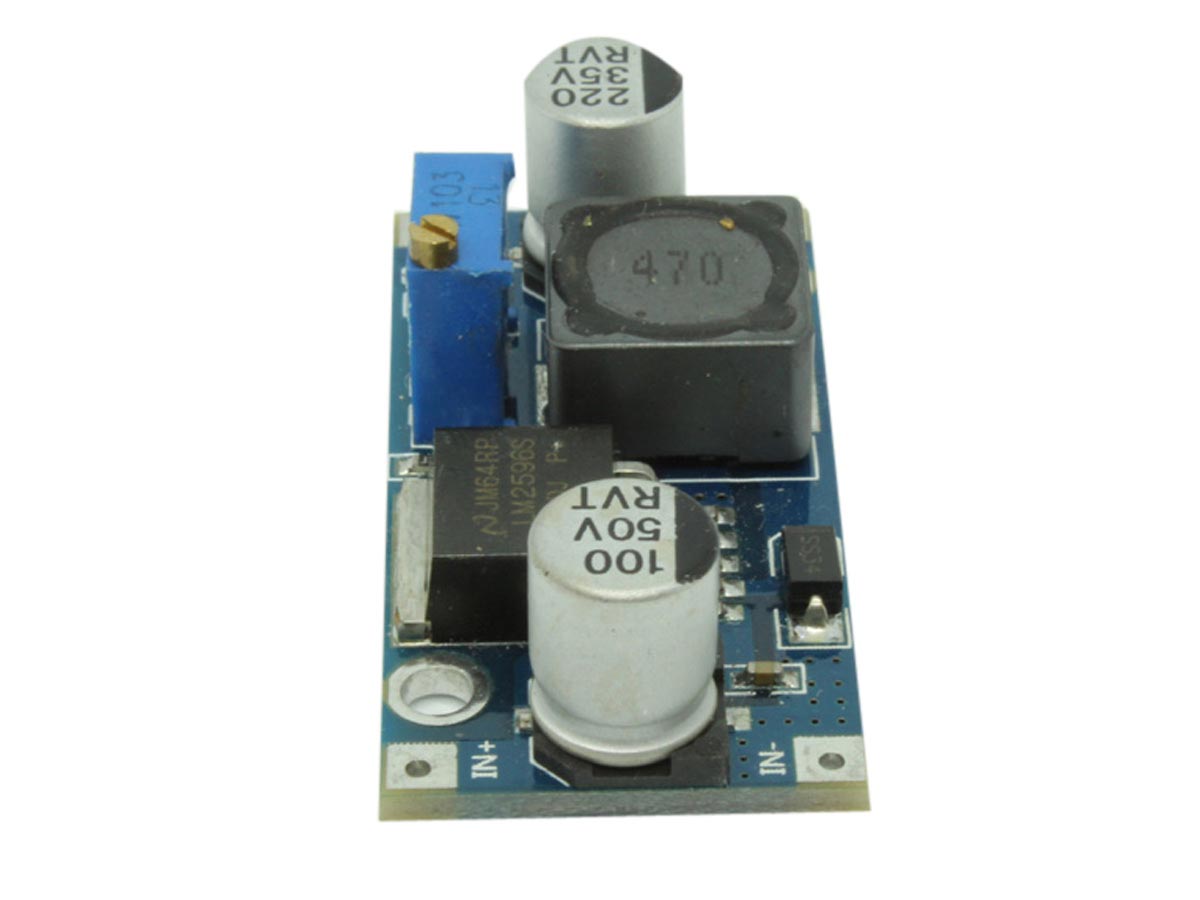

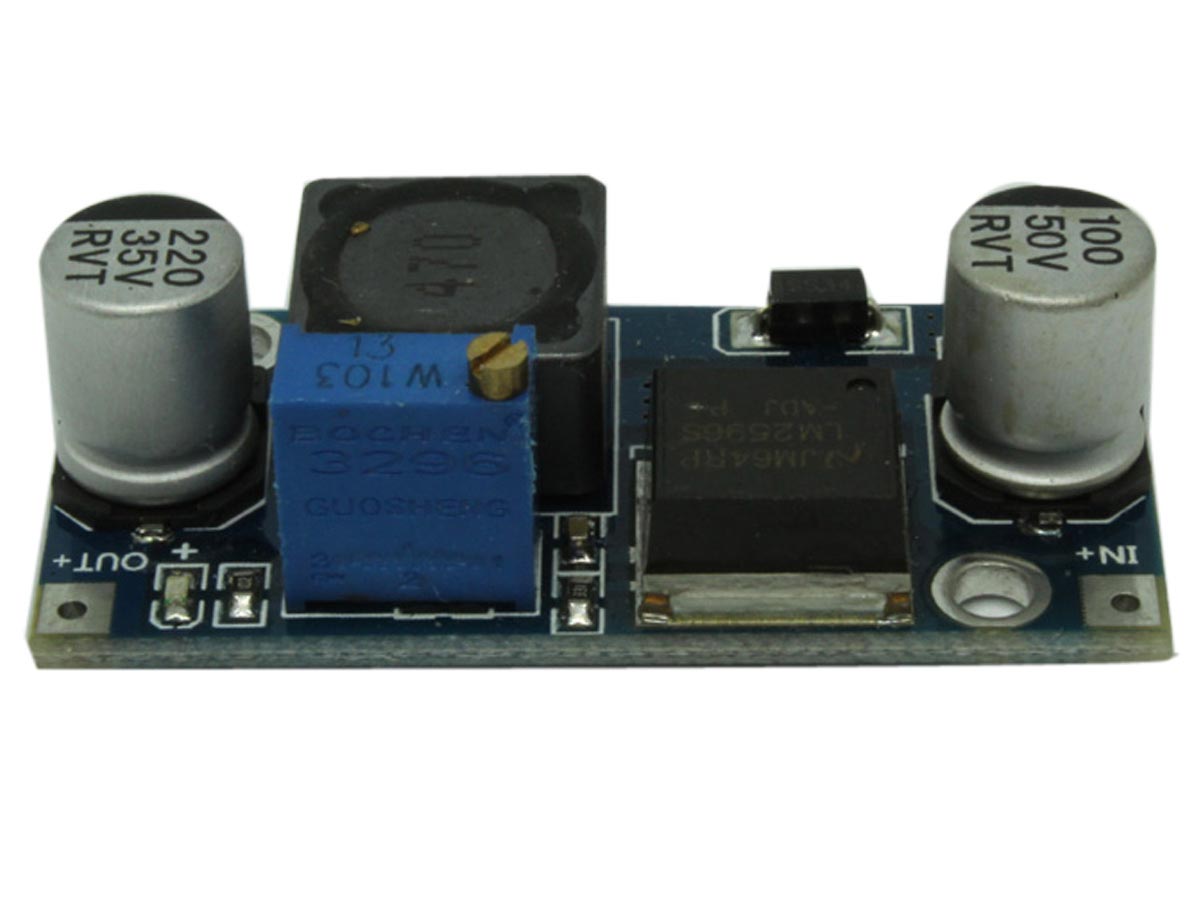

DC-DC Converter Regolatore con LM2596
Convertitore DC-DC switching di tipo step down incentrato sullo stabilizzatore LM2596S molto compatto misura solo 46×26 mm altezza 12mm
La funzione di questo convertitore è quella di abbassare la tensione di ingresso, per esempio alimentandolo a 12V potete regolare la tensione in uscita da 1,2Vdc a 11Vdc….
Una volta impostata la tensione di uscita questa rimarrà stabile anche se la tensione di ingresso aumenta
Tensione di ingresso: da 4,75Vdc a 35Vdc
Tensione di uscita: da 1,25Vdc a 26Vdc (regolabile tramite trimmer multigiro)
Corrente di uscita: 2A
Potenza uscita: 15W
Peso dell’oggetto: 15 gr
| Input tensione | 4V – 35V |
| Output tensione | 1,23V – 30V (regolabile) |
| Output corrente | corrente nominale: 2A, corrente massimo: 3A (necessario di aggiungere dissipatore) |
| Efficienza di conversione | fino a 92% |
| Frequenza di commutazione | 150KHz |
| Temperatura di funzionamento | -40°C a +85°C |
| Output onda | 30mV (massimo) |
| Regolazione di carico | ±0.5% |
| Regolazione di tensione | ± 2.5% |
| Misura | 48 x 23 x 14mm |
